BA24SA0402E101F

Flangia 60 mm quadrata
Fasi 3
Coppie di poli 4
Sensore termico Incluso
Potenza Nominale 400 [W]
Tensione nominale 230 [Vac]
Corrente nominale 2,00 [Arms / ph]
Corrente di stallo 2,12 [A]
Corrente di picco 8,50 [Arms / ph]
Velocità nominale 3000 [rpm]
Velocità massima 4000 [rpm]
Coppia Nominale 1,27 [Nm]
Coppia di stallo 1,35 [Nm]
Coppia di picco 4,05 [Nm]
Coppia Costante 0,635 ±5% [Nm/A]
Costante di tensione (B.E.M.F) 40,60 ±15% [Vrms/Krpm]
Inerzia del rotore 0,228 [Kg.m²x10^-4]
Uscite dei fili Cavi uscenti
Albero Ø14h6 - 30 mm - con chiavetta 5x5x20
Resistenza di avvolgimento 7,15 [ohm ±5%]
Induttanza di avvolgimento 21,00 [mH ±5%]
Classe di isolamento Classe F, 155°C
Aumento della temperatura 105 [K]
Specifiche ambientali Installazione lontano da gas attivi, gas combustibili, gocce d'olio e ceneri.
Classe di protezione IP65
Temperatura ambiente 0° ÷ +40 [°C]
Carico radiale massimo dell'albero 250 [N]
Carico assiale massimo dell'albero 80 [N]
Metodo di raffreddamento Totalmente chiuso, ventilato per convenzione naturale
Lunghezza del motore 190,0 [mm]
Dimensioni A x L x P 87,0 [mm] x 60,0 [mm] x 220,0 [mm]
Peso 2,0 ca [Kg]

Feedback

Feedback Encoder incrementale
Risoluzione 2048 [ppr]
Alimentazione 5.00 [Vdc]
Interfaccia Line Driver

Freno

Potenza 11 [W]
Alimentazione 24 [Vdc]
Corrente nominale 0,46 [A]
Coppia frenante 2 [Nm]

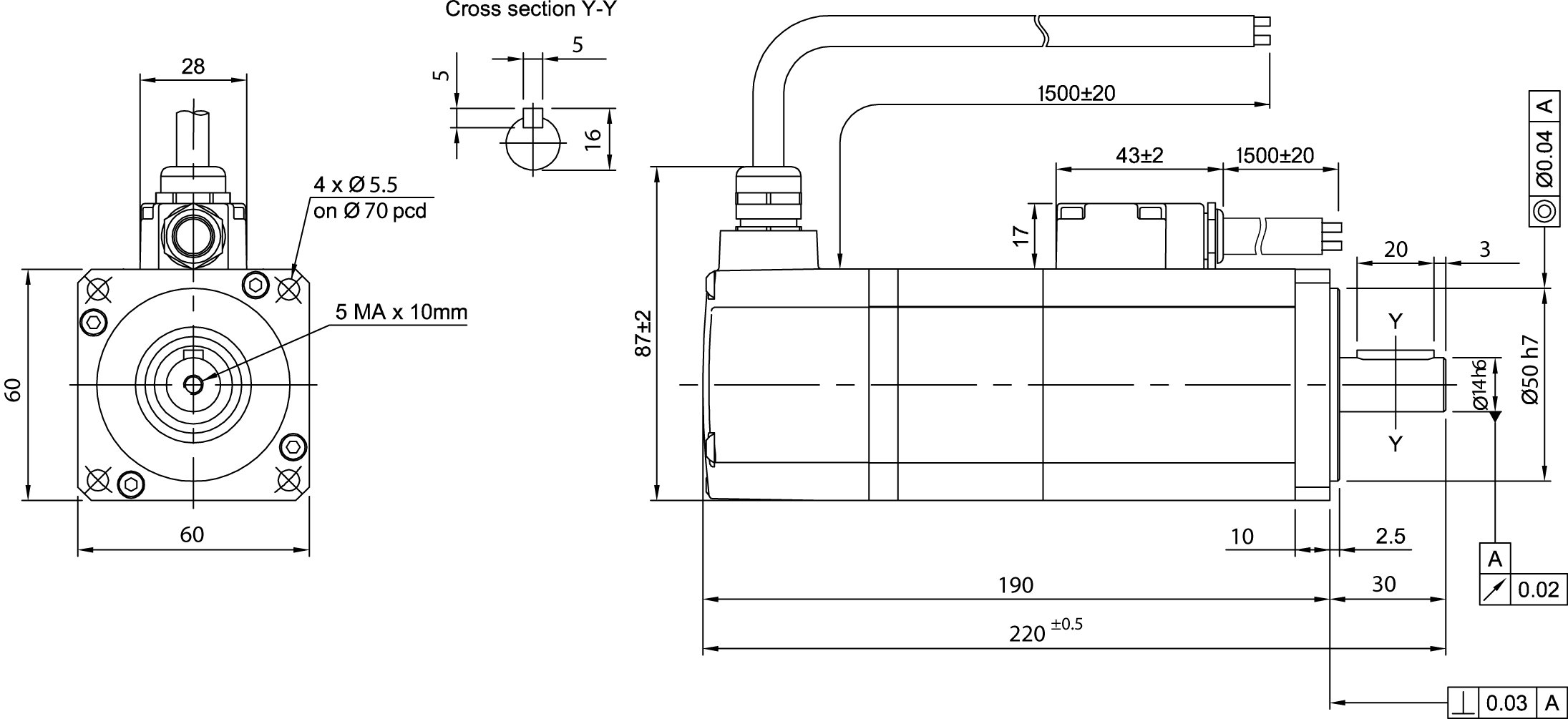

Specifiche meccaniche (dimensioni in mm):

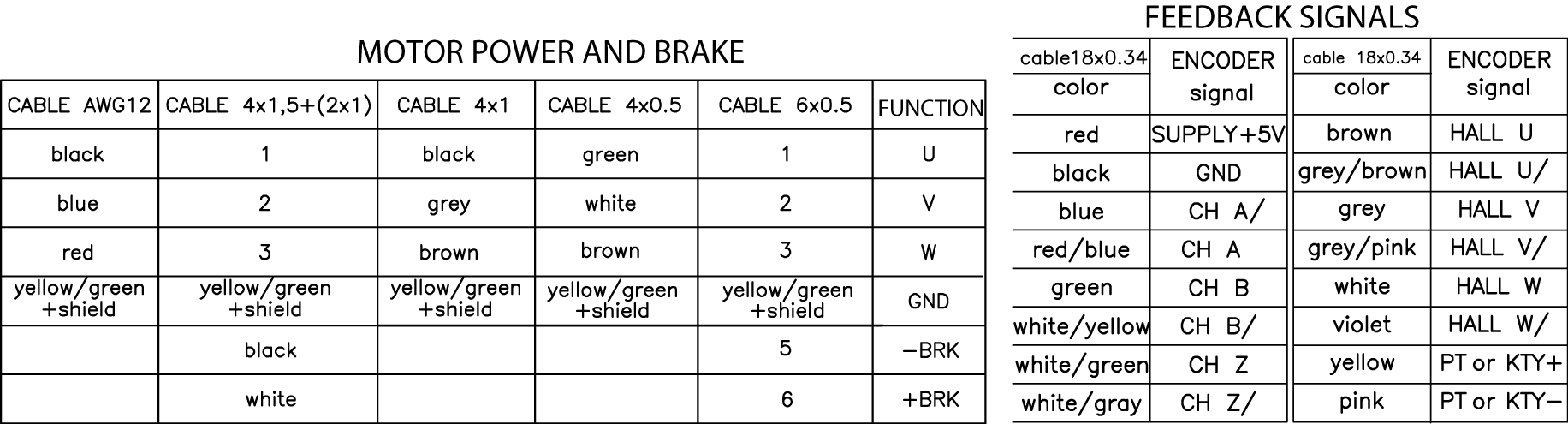

Schema di connessione:



Diagramma di coppia:
