| Tensione di alimentazione |
18 [Vac] ÷ 56 [Vac] |
| Alimentazione della logica separata |
24 [Vcc] ÷ 80 [Vcc] |
| Corrente di uscita |
0,0 [A/ph rms] ÷ 7,1 [A/ph rms] 0,0 [A/ph peak] ÷ 10,0 [A/ph peak] |
| Modalità di controllo |
EtherCAT CoE (DS402) |
| Interfaccia di Feedback |
interfaccia per encoder incrementale 5V differential RS422 oppure 5V Single -Ended (TTL/CMOS) + uscita encoder non isolata 5V Differential RS422 |
| Montaggio |
Wall mounting |
| Ingressi digitali |
4 ingressi digitali optoisolati 2-24 Vcc NPN, PNP oppure Line-Driver 2 MHz |
| Uscite digitali |
2 uscite digitali optoisolate PNP, 24 Vcc - 100 mA |
| Open o Close loop |
Open loop o Closed loop |
| Risoluzione del passo |
Stepless Control Technology (65536 posisioni al giro emulate) |
| Protezioni di sicurezza |
Sovra/sotto-tensione, sovra corrente, sovra temperatura,cortocircuito fase/fase e fase/terra |
| Temperature operative |
0 [°C]÷ 40 [°C] |
| Temperature di stoccaggio |
-25 [°C] ÷ +55 [°C] |
| Umidità |
5 [%] ÷ 85 [%] |
| Classe di protezione |
IP20 |
| Dimensioni A x L x P |
146,8 [mm] x 74,0 [mm] x 30,0 [mm] |
| Peso |
0,45 [Kg] |
| Connessioni settaggi software |
Interfaccia SCI di servizio per configurazione e debug in real time. |
Funzioni
Modalità di controllo:
• Modalità di controllo in velocità

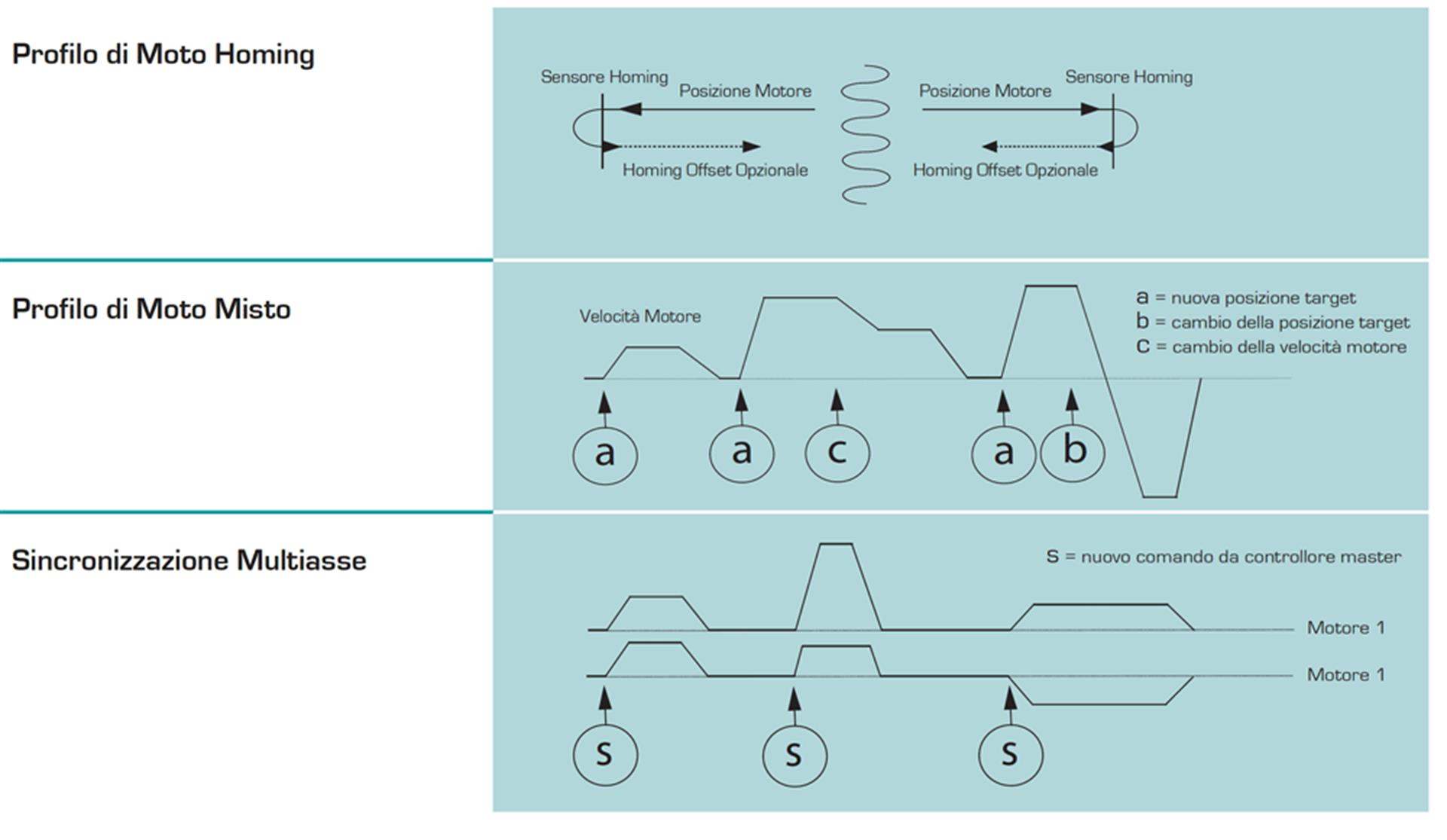

• Varie Modalità di Controllo di Posizionamento (homing, relative, absolute, target)
• Albero Elettrico con Rapporti Programmabili per Inseguire Riferimenti Master Esterni (via bus di campo o encoder
incrementali) di Velocità e Posizione
• Ingressi e Uscite Veloci per lo Start & Stop del Motore e la Sincronizzazione di Eventi per Applicazioni ad Alta Velocità di
Risposta: Etichettatura, Cerca Tacca, Taglio, ecc.
• Possibilità di Sincronizzare i Movimenti in Sistemi Multiasse
• Cambio al Volo tra Modalità di Controllo del Movimento• Abilitazione/Disabilitazione al Volo dell’Albero Elettrico
• Anello chiuso di coppia, velocità e posizione

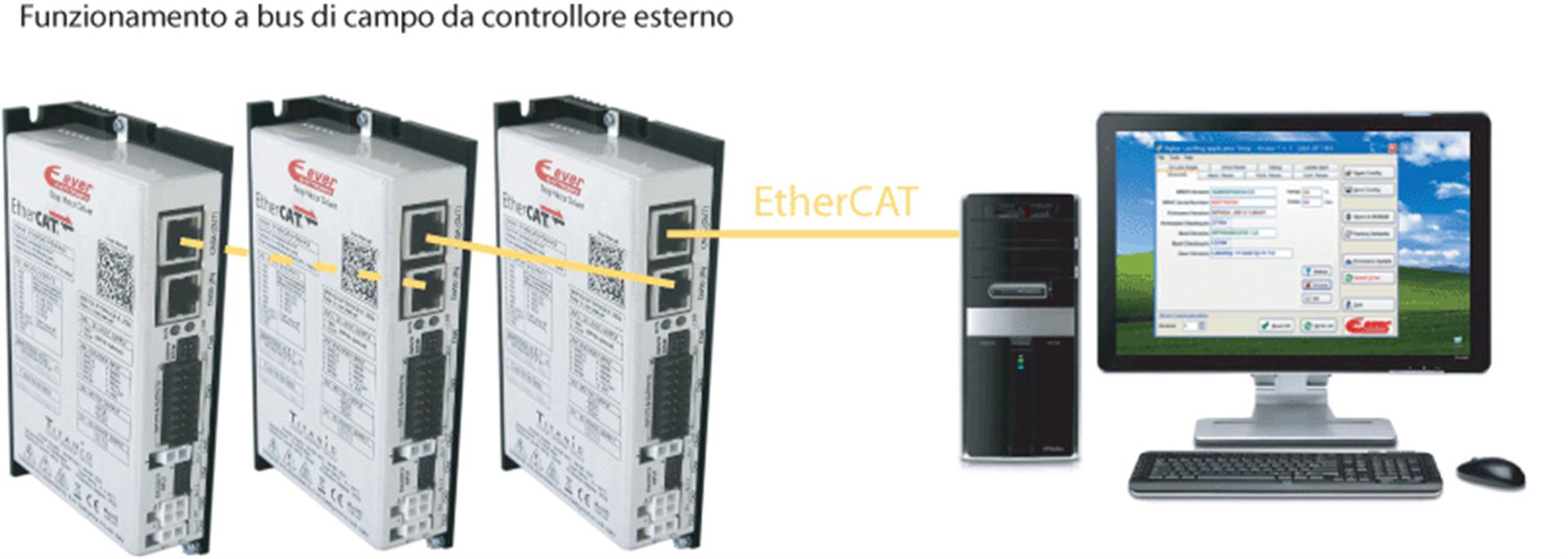

• Controllo degli azionamenti tramite comandi da Controllore Master. Adatto per Sistemi Multiasse (fino a 127 azionamenti).Integra tutte le Funzionalità del Modulo Power Motion che assicura perfetta Sincronia tra gli Assi e Riduce il carico di lavoro del
• Configurazione dell'azionamento tramite interfaccia EtherCAT oppure tramite SCI di servizio. A tale scopo è disponibile il Kit softare SW4_SERV00-SL comprensivo di convertitori e cavi da seriale di servizio a RS485 e da RS485 a USB; oppure SW4_SERV01-SL
Caratteristiche Principali
● Molteplici Modalità di Controllo
● Provvisti di Funzionalità di Sicurezza Avanzate:
√ diagnostica integrata
√ alimentazione separata per logica e potenza
√ monitoraggio e gestione dei guasti
● Controllo vettoriale: la regolazione sinusoidale con tecnologia “else” mantiene costante la coppia del motore consentendo dei movimenti fluidi e silenziosi
● Loop chiuso
● Dimensioni compatte
● Bassa produzione di calore
● Alta affidabilità
● Auto tuning dei parametri di controllo motore
● Regolazione di corrente ad alta efficienza
