SW5A9030L221-20c0790

Tensione di alimentazione 100 [Vac] ÷ 240 [Vac]
Corrente di uscita 0,0 [A/ph rms] ÷ 3,00 [A/ph rms] 0,0 [A/ph peak] ÷ 4,20 [A/ph peak]
Modalità di controllo CANBus CANopen + Seriale Modbus
Interfaccia di Feedback interfaccia isolata per encoder incrementale 5V differential RS422 o single ended TTL/CMOS + ingresso isolato per encoder assoluto SSI o BISS-C
Montaggio Wall mounting
Ingressi digitali 4 ingressi digitali optoisolati
Uscite digitali 3 uscite digitali optoisolate
Open o Close loop Open loop o Closed loop con encoder assoluto oppure incrementale
Risoluzione del passo Stepless Control Technology (65536 posizioni al giro emulate)
Protezioni di sicurezza Sovra/sotto-tensione, sovra corrente, sovra temperatura,cortocircuito fase/fase e fase/terra
Temperature operative 5 [°C]÷ 50 [°C]
Temperature di stoccaggio -25 [°C] ÷ +55 [°C]
Umidità 5 [%] ÷ 85 [%]
Classe di protezione IP20
Dimensioni A x L x P 180,7 [mm] x 50,0 [mm] x 138,5 [mm]
Peso ~ 0,80 [Kg]
Connessioni settaggi software Interfaccia SCI di servizio per configurazione e debug in real time.

Certificazioni

Certificazioni CE | UL

Funzioni

● Azionamenti con bus di campo a funzionamento autonomo che, integrando le funzionalità evolute di PLC e controllore di moto in un unico dispositivo programmabile dall’utente con l’IDE per PC Windows e3PLC, permettono di ridurre la soluzione di controllo

● Varie Modalità di Controllo di Posizionamento (homing, relative, absolute, target)

● Gestione autonoma del firmware per l'esecuzione dell'homing, del movimento a target con quote relative o assolute e per la generazione dei profili di rampa

● 'Torque mode' per il funzionamento con limitazioni di coppia

● Controllo in velocità da ingressi digitali o bus di campo

● 'Camma Elettronica' con programmazione avanzata dei profili direttamente all'interno dell'azionamento

● 'Albero Elettrico' da encoder o ingresso analogico con rapporto di inseguimento variabile (Electric Gear)● Ingressi ed uscite veloci per lo start & stop del motore e la sincronizzazione di eventi per applicazioni ad alta velocità di risposta, quali etichettatura, cercatacca, taglio al volo, ecc.

● Possibilità di Sincronizzare i Movimenti in Sistemi Multiasse anche senza bus di campo

● Abilitazione e cambio al volo delle modalità di controllo del movimento

● Loop chiuso di coppia, velocità e posizione attraverso il collegamento di un encoder incrementale o assoluto multigiro

Caratteristiche Principali

● Alimentazione da rete

● Controllo vettoriale

● Ingresso per encoder assoluto od incrementale

● Certificato UL recognized

● Ingressi Safe Torque Off (STO) SIL3/PLe

● Loop chiuso con encoder incrementale od encoder assoluto

● Seriale di Servizio per programmazione e debug in real time

● Ambiente di programmazione e3PLC facile, intuitivo ed evoluto

   KIT CONNETTORI

 Codice       Descrizione
 SW5A93KIT-C1                          Kit connettori da cablare

   KIT SOFTWARE PER LA PROGRAMMAZIONE

 Codice       Descrizione
 SW5_SERV00-EEKit per la programmazione del drive con e3PLC Studio + cavo seriale di servizio da 200 cm e convertitore seriale/USB

L'SW5 è una nuova linea di azionamenti vettoriali a bus di campo facenti parte della famiglia Titanio caratterizzati da prestazioni innovative. Costruiti integrando la nuova tecnologia ‘Else - Error Less Servo Efficient’ a preciso controllo della corrente sinusoidale, questi azionamenti permettono di comandare i motori passo passo anche in close loop di coppia, velocità e posizione, con una drastica riduzione del rumore, un minor riscaldamento e movimento del motore estremamente fluido. Indicati per il pilotaggio di motori passo-passo ibridi a 2 fasi, sono in grado di ben accoppiarsi principalmente con le serie di motori da 3,4” a 4,2”.
Completamente digitali e realizzati con l’impiego di tecnologia Arm Core M4, gli azionamenti SW5 offrono un’eccezionale affidabilità unita a compattezza meccanica e costo competitivo.
Possono essere impiegati in molte tipologie di macchine dove è già presente un controllore master a bus di campo per il controllo di sistemi a singolo o multiasse. Il loro impiego è di tipo 'general pourpose' e sono addatti soprattutto in macchine etichettatrici, tagliatrici laser, dispositivi pick-place, tavole da incisione, ecc. o comunque in tutte le applicazioni in cui è richiesta oltre a versatilità, precisione e velocità, anche silenziosità e fluidità di movimento come nel settore medicale.


Azionamenti passo passo > 2 fasi > Programmabili > Titanio > SW5A9030L221-20c0790
Tecnologie

Scopri cos'è e come funziona la funzionalità di sicurezza Safe Torque Off STO integrata agli azionamenti per motori passo passo e motori brushless di Ever Elettronica!

Produrre i nostri azionamenti internamente è il nostro punto di forza, poiché significa garantire ai nostri clienti la qualità del Made in Italy. Scopri cosa avviene "dietro le quinte".

Il Modbus è un protocollo di comunicazione tra i più diffusi ed utilizzati nel mondo dei dispositivi industriali. Tutti i nostri dispositivi dotati di interfaccia seriale (RS232 o RS485) implementano e supportano il protocollo Modbus RTU.

Gli azionamenti programmabili di Ever Elettronica - una novità nel mercato dell’automazione - integrano un vero e proprio PLC a bordo dell’azionamento per realizzare automazioni complesse con un unico dispositivo.

Grazie alla tecnologia ELSE integrata nella serie di azionamenti Ever Elettronica, la risoluzione della corrente di controllo del motore è talmente elevata da far sparire le vibrazioni, le risonanze ed i rumori tipici di questi motori.

Funzionalità

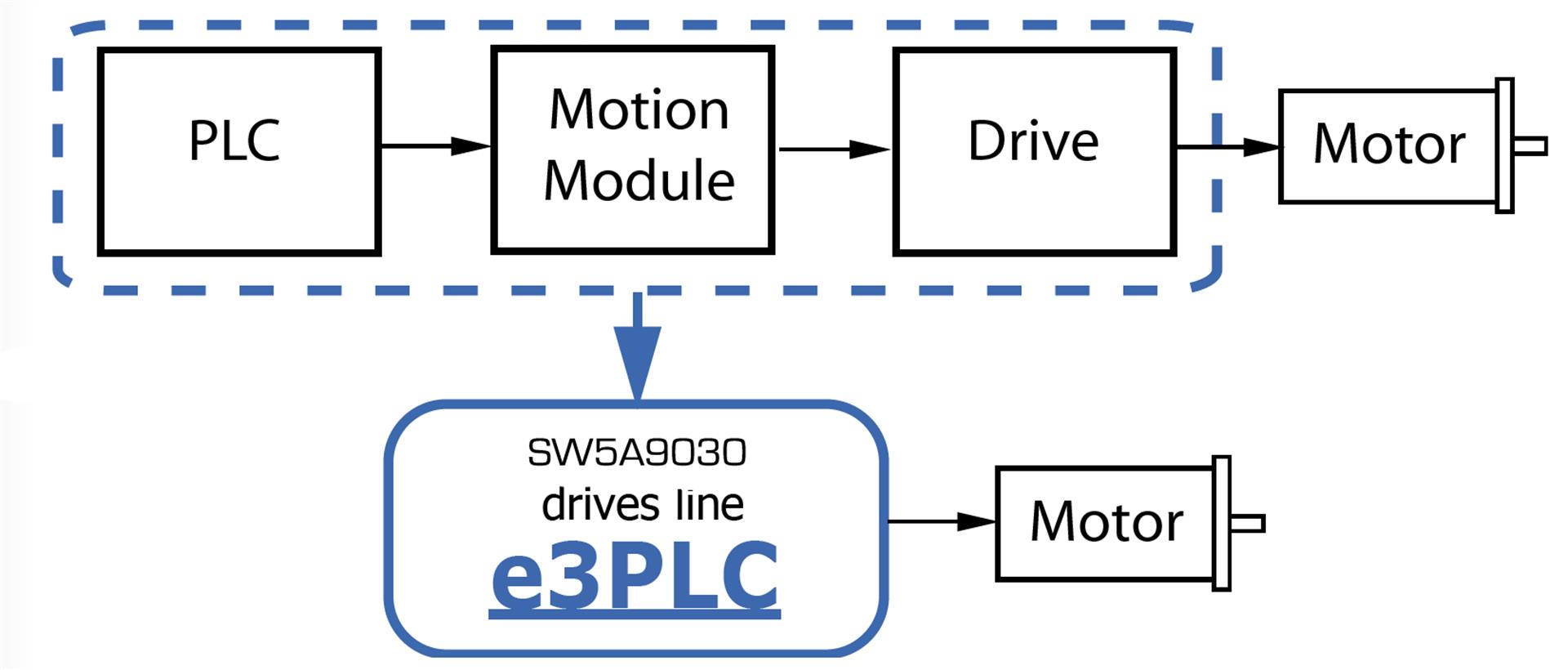

Azionamenti con bus di campo a funzionamento autonomo che integrano funzionalità evolute di PLC e controllore di moto in un unico dispositivo programmabile dall’utente con l’IDE e3PLC e permettono di ridurre la soluzione di controllo macchina tradizionale.

Connessione

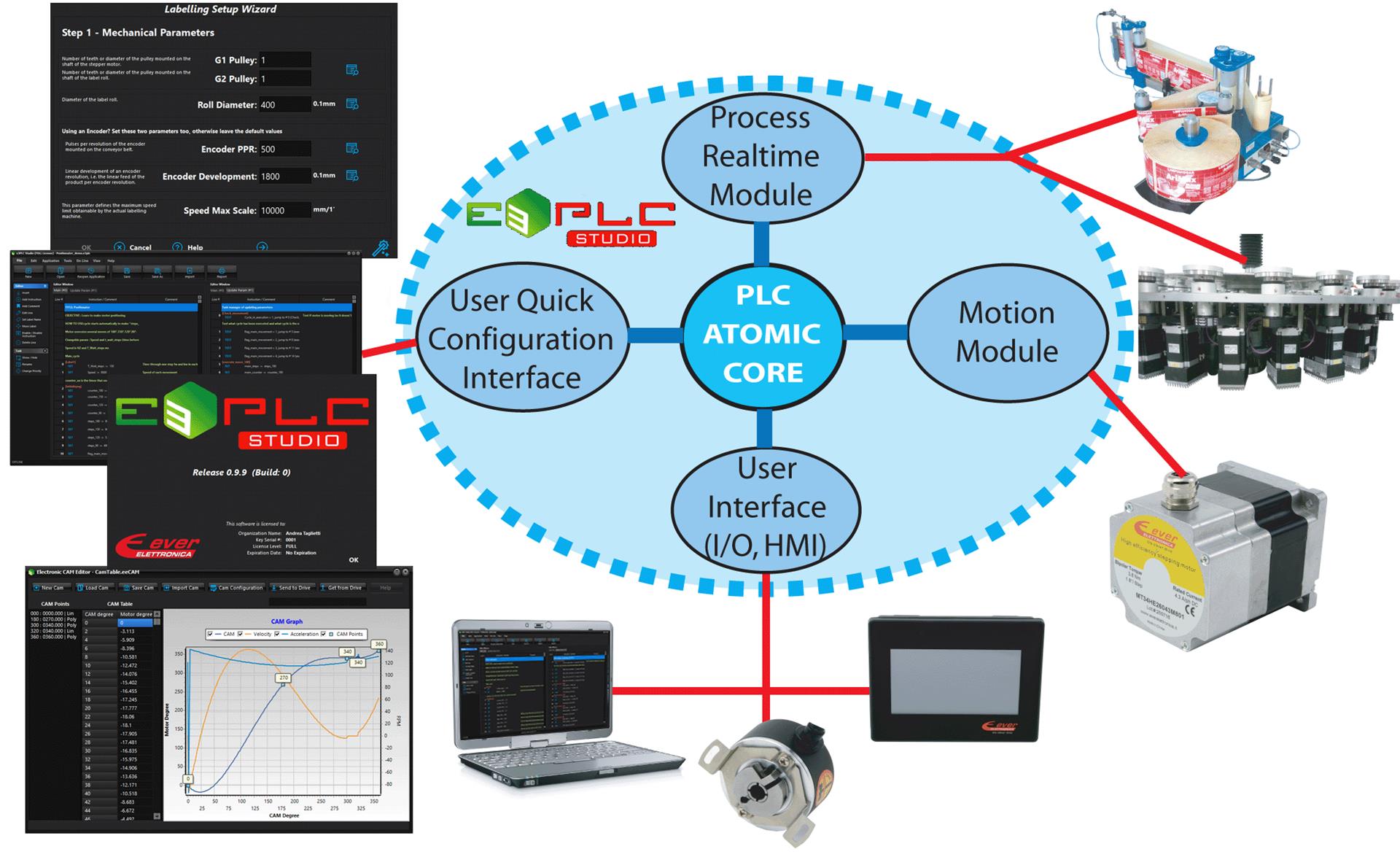

La connessione per la programmazione ed il settaggio dei parametri avviene tramite l'interfaccia seriale di servizio ed l'IDE software proprietario e3PLC che consente la programmazione del dispositivo e il controllo di tutte le risorse hardware.
