BA24HA0402A0B0F

Flangia 60 mm quadrata
Fasi 3
Coppie di poli 5
Potenza Nominale 400 [W]
Tensione nominale 230 [Vac]
Corrente nominale 2,60 [Arms / ph]
Corrente di picco 7,70 [Arms / ph]
Velocità nominale 3000 [rpm]
Velocità massima 6000 [rpm]
Coppia Nominale 1,27 [Nm]
Coppia di picco 3,81 [Nm]
Coppia Costante 0,49 [Nm/A]
Costante di tensione (B.E.M.F) 35,00 [Vrms/Krpm]
Inerzia del rotore 0,520 [Kg.m²x10^-4]
Uscite dei fili Connettori M23
Albero Ø14.0 - 30.0 mm - con chiavetta 5x5x20
Resistenza di avvolgimento 4,20 [ohm ±5%]
Induttanza di avvolgimento 6,80 [mH ±5%]
Classe di protezione IP65
Lunghezza del motore 136,5 [mm]
Dimensioni A x L x P 103,0 [mm] x 60,0 [mm] x 136,5 [mm]
Peso 2,00 ca. [Kg]

Certificazioni

Certificazioni CE, RoHS, REACH

Feedback

Feedback Encoder assoluto
Risoluzione digitale a giro singolo 24 [bits]
Risoluzione digitale multigiro 12 [bits]
Alimentazione 5.00 [Vdc]
Interfaccia BiSS-C

Freno

Alimentazione 24,0 [Vdc]
Coppia frenante 1,50 [Nm]
Motori brushless AC > BA24HA0402A0B0F
Area download per BA24HA0402A0B0F

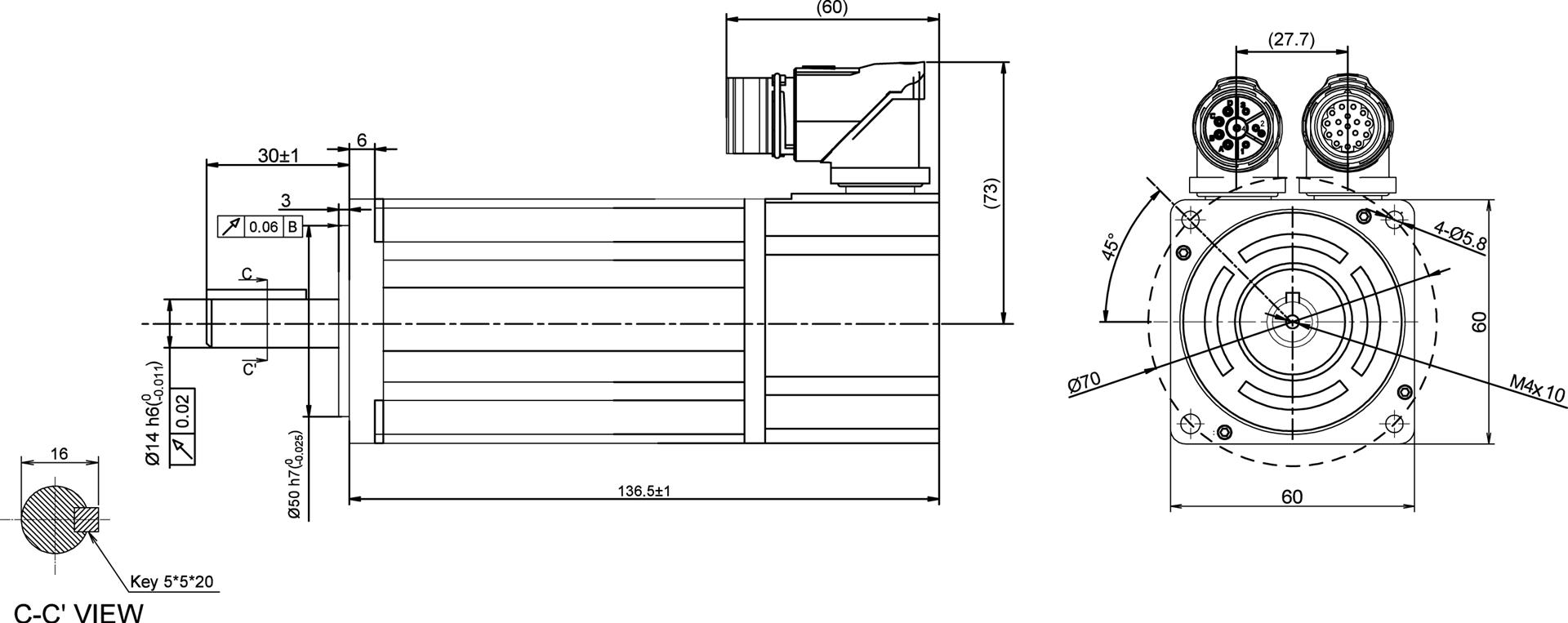

Disegno meccanico

Dimensioni in mm

BA24HA0402A0B0F_dismec

Schema di connessione
